Assiemi elettrici e meccanici,
cablaggi per applicazioni critiche.

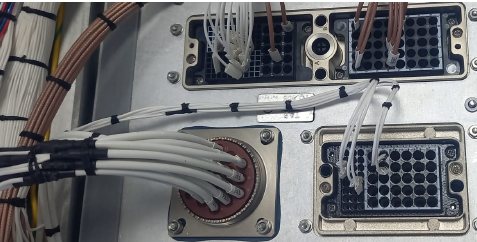

La divisione Harness & Systems realizza cablaggi e fasci su disegno del committente, unitamente ai pannelli e agli armadi che li integrano. L'affidabilità della fornitura risiede per esempio nella crimpatura e nella saldatura, nella terminazione delle schermature e nella documentazione che ne attesta la costruzione.
I punti di controllo
I punti critici e i relativi controlli.
Il cedimento di un cablaggio interviene raramente lungo il conduttore: si concentra nei cinque punti indicati di seguito, presidiati in produzione e riportati nel rapporto di collaudo.
Il punto critico
La crimpatura come processo controllato.
Un contatto crimpato in modo non conforme supera il collaudo e cede successivamente in esercizio, in condizioni di vibrazione, dove l'intervento correttivo comporta costi incomparabilmente superiori. Per questa ragione la crimpatura è trattata come processo controllato: attrezzo dedicato al contatto e alla sezione, altezza verificata, prova di trazione a campione e registrazione dei valori rilevati.
Su richiesta il rapporto di crimpatura, con i valori per lotto, accompagna la fornitura.
| Controllo | Come | Cosa resta scritto |
|---|---|---|
| Attrezzo | Matrice e posizionatore dedicati al contatto e alla sezione. | Riferimento dell'attrezzo usato per quel lotto. |
| Altezza | Verifica all'inizio del lotto e a intervalli definiti. | Valori rilevati, non una semplice attestazione di conformità. |
| Trazione | Prova distruttiva a campione sul contatto crimpato. | Forza di estrazione misurata. |
| Aspetto | Controllo visivo di isolante, conduttore e campana. | Esito e difformità riportati a verbale. |
In breve
Le lavorazioni più frequentemente richieste.
-
HS-01
Cablaggi e fasci su disegno
Dallo schema e dalla distinta base del committente al fascio finito e collaudato, dalla fase prototipale alla produzione di serie.
-
HS-02
Crimpatura a controllo di processo
Altezza controllata, prova di trazione a campione, registrazione dei valori.
-
HS-04
Schermature, drenaggi e continuità di massa
Terminazioni a 360 gradi e misura della continuità: è il parametro che determina l'esito della prova di compatibilità elettromagnetica.
-
HS-13
Schema, distinta e as-built
In assenza di schema, la documentazione viene ricostruita mediante rilievo sul componente.
-
HS-14
Riparazione e retrofit di cablaggi esistenti
Rilievo, riparazione o ricostruzione su as-built e modifiche a bordo.
Le ulteriori lavorazioni sono riportate nel catalogo filtrato su Harness & Systems.
Lavoriamo su disegno del committente o su rilievo del componente esistente.
L'attività può muovere dal disegno del committente oppure da un cablaggio esistente da rilevare e ricostruire. In entrambi i casi la fornitura è accompagnata dalla documentazione costruttiva.
